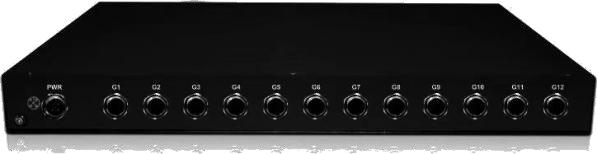

M12系列网管型交换机
  • 主要特性
  • 技术参数
  • 选购信息

● M12 接头,IP40 金属外壳

● 支持 12 个千兆电口

● 工业 IP40 防护等级

● 工作温度范围从 -40~75°C

● 支持 RSTP/STP/MSTP/EAPS 等多种冗余保护协议

● 支持 QoS、VLAN、IGMP Snooping/GMRP 等管理功能




IEEE标准

IEEE802.3

10BaseT Ethernet

IEEE802.3u

100BaseT(X) and 100BaseFX Fast Ethernet

IEEE802.3ab

1000BaseT(X) Ethernet

IEEE802.3z

1000BaseX Ethernet

IEEE802.3x

Flow Control(流量控制)

IEEE802.3d

Spanning Tree Protocol(生成树)

IEEE802.1w

Rapid Spanning Tree Protocol(快速生成树)

IEEE802.1s

Multiple Spanning Tree Protocol(多生成树)

IEEE802.1p

Class of Service(服务等级)

IEEE802.1Q

VLAN Tag(虚拟局域网标签)

IEEE802.3ad

LACP(链路聚合控制协议)

IEEE802.1x

User Authentication (用户鉴权)

IEEE802.1ab

LLDP(逻辑链路发现协议)

交换特性

MAC地址表

16K

数据包缓存

12Mbit

处理方式

存储转发

接口

M12连接器接口

8个10/100/1000Base-T(X)电口

LED指示灯

电源、电口

控制串口

RS-232,RJ45连接器,115200bps,8,N,1

电源

电源输入

M12连接器

电源参数

单双电源可选;24VDC,48V,220VAC/DC可选;

24VDC电源支持范围为12-36VDC

48VDC电源支持范围为36-58VDC

220电源支持范围为85-264VAC/77-300VDC

电源功耗

最大35瓦

电源保护

反接保护、过载保护

环境属性

标准型号

-10~60℃

宽温型号

-40~75℃

存储温度

-40~85℃

相对湿度

5~95%(无凝霜)

物理特性

外壳

IPO金属外壳

安装方式

默认导轨安装,可选壁挂安装

尺寸

72(W)*160(H)*142(D)mm

认证

EMI

FCC Part15. CISPR(EN55022) class A

EMS

EN61000-4-2(ESD),  ±6KV(contact),±8KV(air)

EN61000-4-3(RS),10V/m(80MHz~2GHz)

EN61000-4-4(EFT), Power Port:±2KV;

Data Port:±2KV

EN61000-4-5(Surge), Power Port:±2KV/ DM,±2KV/CM; Data Port:±2KV

EN61000-4-6(CS),3V(10KHz~150KHz);10V(150KHz~80MHz)

EN61000-4-8

机械

IEC60068-2-6(震动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)

软件特性

MIB

RFC1215 Trap, RFC1213 MIB II,RFC1157 SNMP  MIB, RFC1493 Bridge MIB, RFC2674 VLAN MIB, RFC1643,RFC1757, RSTP MIB, Private MIB, LLDP MIB

设备管理

支持SNMP v1,v2,v3

支持Web 管理,Telnet和串口CLI配置

支持DHCP-client

支持用户登录密码保护

安全特性

支持ACL

支持基于端口的MAC过滤

支持 MAC地址绑定

支持基于端口的802.1X认证

支持 RADIUS认证

支持系统自防御,防止DDOS等攻击

VLAN

支持端口VLAN、IEEE802.1Q Tag

最多可用的VLAN数:64,VID范围1~4094

支持管理VLAN

端口汇聚

支持静态LACP

支持2组汇聚组,每组最多4个端口

网络冗余

支持STP(IEEE802.1d),RSTP(IEEE802.1w)和 MSTP(IEEE802.1s)

私有环网(自愈时间<20ms)

QoS

支持绝对优先级、相对优先级两种调度方式4个优先级队列,

支持根据802.1p/DSCP队列调度, 每端口8个队列

端口镜像

支持基于端口的单向和双向流量镜像

IGMP组播

支持IGMP Snooping V1/V2,最多支持256个组播组

端口带宽控制

支持对出入端口的报文流量进行限速,粒度最小为64Kbps

广播风暴抑制

支持对广播报文、组播报文和未知单播报文的抑制

设备维护

支持Syslong(系统日志)

支持RMON(Remote Network Monitoring)

支持Ping检测

支持链路层发现协议LLDP(Link Layer Discovery Protocol)

SNTP

支持SNTP协议

固件升级

支持WEB页面和串口TFTP升级

配置文件

支持配置文件的导入和导出

质保期

MTBF

360000h

保修期

5年



型号

产品描述

M12-UR(12)000

网管型交换机,12 个 10/100/1000M 电口,M12 接口
